IO-Link là gì? Cấu trúc, nguyên lý và ứng dụng của IO-Link
Th12
IO-Link được biến đến như một chuẩn giao tiếp hiện đại, cho phép truyền dữ liệu 2 chiều, cấu hình thiết bị từ xa & thu thập thông tin chi tiết ngay tại tầng hiện trường. Không yêu cầu hạ tầng phức tạp, dễ triển khai & linh hoạt trong tích hợp, IO-Link dần trở thành giải pháp kết nối không thể thiếu trong các hệ thống tự động hoá công nghiệp hiện đại. Vậy IO-Link là gì? Cấu trúc hệ thống IO-Link gồm những thành phần nào, nguyên lý hoạt động ra sao & được ứng dụng như thế nào? Trong bài viết hôm nay, ATPro sẽ giúp bạn hiểu rõ & chi tiết nhất về IO-Link. Theo dõi ngay!
IO-Link là gì?

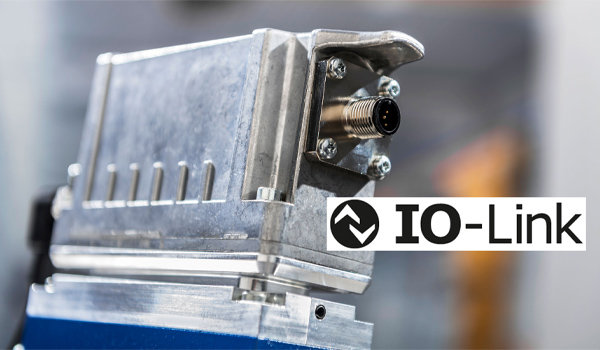

IO-Link (Input/Output Link) là 1 chuẩn giao tiếp truyền thông điểm – điểm (point-to-point) dùng để kết nối cảm biến & cơ cấu chấp hành thông minh với hệ thống điều khiển (PLC, IPC, bộ điều khiển trung tâm). IO-Link được phát triển & tiêu chuẩn hoá theo IEC 61131-9, cho phép truyền dữ liệu 2 chiều giữa thiết bị hiện trường & bộ điều khiển thông qua cáp 3 hoặc 5 dây tiêu chuẩn.
Điểm nổi bật của IO-Link so với các chuẩn giao tiếp truyền thông khác đó là không phải bus trường phức tạp, không cần cáp đặt biệt, cho phép cấu hình, giám sát & chẩn đoán thiết bị từ xa.
Xem nhanh top sản phẩm tốt được nhiều người tin dùng tại ATPro
Cấu trúc cơ bản của một hệ thống IO-Link
Về cơ bản, cấu trúc của một hệ thống IO-Link gồm 4 thành phần chính sau:
Thiết bị IO-Link
IO-Link Device là các thiết bị hiện trường hỗ trợ chuẩn IO-Link, thường là cảm biến tiệm cận, cảm biến quang, cảm biến áp suất, nhiệt độ, độ ẩm, lưu lượng, van điện từ, bộ truyền động.
IO-Link Master
IO-Link Master đóng vai trò là trung tâm giao tiếp của hệ thống IO-Link, kết nối trực tiếp với các IO-Link Device. IO-Link Master đảm nhiệm nhiệm vụ:
– Cấp nguồn cho các thiết bị IO-Link
– Giao tiếp, trao đổi dữ liệu 2 chiều
– Thu thập dữ liệu quá trình, dữ liệu chẩn đoán
– Chuyển đổi dữ liệu sang các giao thức công nghiệp phổ biến như Modbus TCP, PROFINET, Ethernet/IP,…
Cáp, đầu nối IO-Link
Hệ thống IO-Link sử dụng cáp tiêu chuẩn công nghiệp, không yêu cầu cáp bus đặc biệt.
– Cáp 3 dây/5 dây
– Đầu nối M8/M12 phổ biến
– Chiều dài cáp tối đa lên đến 20 mét
Hệ thống điều khiển, phần mềm giám sát
Đây là tầng cao nhất trong cấu trúc IO-Link, bao gồm PLC, IPC, SCADA, hệ thống MES hoặc nền tảng IIoT. Tại đây, dữ liệu từ IO-Link được hiển thị trực quan, phân tích, lưu trữ, dùng để tối ưu quy trình sản xuất, hỗ trợ bảo trì dự đoán & ra quyết định.
Nguyên lý hoạt động của IO-Link (Input/Output Link)
IO-Link hoạt động dựa trên nguyên lý giao tiếp số 2 chiều giữa các thiết bị hiện trường (IO-Link Device) & IO-Link Master thông qua kết nối điểm – điểm. Thay vì chỉ truyền tín hiệu đơn giản như các chuẩn truyền thống, IO-Link cho phép trao đổi dữ liệu chi tiết, cấu hình & chẩn đoán thiết bị theo thời gian thực.
Nguyên lý hoạt động của IO-Link có thể được hiểu rõ qua các nội dung sau:
– Giao tiếp điểm – điểm qua cáp tiêu chuẩn
– Truyền dữ liệu 2 chiều giữa Master & Device
– Trao đổi dữ liệu theo chu kỳ & phi chu kỳ
– Tự động nhận dạng & cấu hình thiết bị
– Sử dụng tệp IODD (IO Device Description) để chuẩn hóa dữ liệu
– Chuyển đổi dữ liệu lên hệ thống điều khiển cấp cao
Các ứng dụng nổi bật của IO-Link trong thực tế
Nhờ khả năng truyền dữ liệu 2 chiều, cấu hình linh hoạt & chẩn đoán thiết bị thông minh, IO-Link ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp. Dưới đây là những ứng dụng nổi bật của IO-Link trong thực tế:
Dây chuyền sản xuất tự động hoá
Trong các dây chuyền sản xuất hiện đại, IO-Link được sử dụng để kết nối cảm biến vị trí, cảm biến tiệm cận, cảm biến quang phát hiện sản phẩm, van điện từ & cơ cấu chấp hành. Thông qua IO-Link, hệ thống có thể thu thập dữ liệu chính xác theo thời gian thực, giám sát tình trạng hoạt động của từng thiết bị & phát hiện sớm lỗi/sai lệch trong quy trình.
Ngành thực phẩm
IO-Link đặc biệt phù hợp với ngành thực phẩm & đồ uống, nơi yêu cầu cao về an toàn, vệ sinh & truy xuất dữ liệu. Ứng dụng IO-Link giúp kiểm soát chặt chẽ điều kiện sản xuất, đáp ứng tiêu chuẩn chất lượng & an toàn thực phẩm, đồng thời hỗ trợ truy xuất thông tin dễ dàng khi cần kiểm tra.
Ngành dược phẩm
Trong lĩnh vực dược phẩm, IO-Link giúp giám sát môi trường phòng sạch, theo dõi thiết bị sản xuất & đóng gói, ghi nhận dữ liệu chính xác, nhất quán. Nhờ khả năng lưu trữ & truyền dữ liệu chi tiết, IO-Link hỗ trợ doanh nghiệp tuân thủ các tiêu chuẩn nghiêm ngặt, nâng cao độ tin cậy & tính minh bạch trong sản xuất.
Ngoài ra, IO-Link còn được ứng dụng rộng rãi trong logistics & kho bãi thông minh, ngành cơ khí chế tạo & máy móc, robot công nghiệp & hệ thống lắp ráp, giám sát năng lượng & bảo trì dự đoán.
>>> Xem thêm: Robot công nghiệp là gì? Cấu tạo, phân loại và các ứng dụng nổi bật
IO-Link không chỉ là 1 chuẩn giao tiếp cảm biến thông thường, mà còn là giải pháp kết nối thông minh, giúp doanh nghiệp nâng cao hiệu quả sản xuất, tối ưu bảo trì & dễ dàng chuyển đổi số. Với cấu trúc đơn giản, nguyên lý linh hoạt & ứng dụng đa dạng, IO-Link trở thành chuẩn kết nối không thể thiếu trong các hệ thống tự động hoá hiện đại.
