SỐ HÓA NHÀ MÁY TOÀN BỘ QUY TRÌNH LÀM KHÔ KHUÔN – CTY JUKI

Số hóa nhà máy

Số hóa nhà máy quy trình làm khô khuôn được ATPro Corp triển khai theo đơn đặt hàng từ công ty Juki. Hệ thống được ATPro sản xuất hoàn chỉnh từ phần cứng cho đến phần mềm. Đã hoàn thành lắp đặt và đưa vào sử dụng tại khu chế xuất thuộc công ty Juki.

THÔNG TIN HỆ THỐNG SỐ HÓA NHÀ MÁY

Hệ thống tập hợp các thiết bị phần cứng và phần mềm. Chúng được kết nối không dây thông qua truyền thông Lora.

Bộ điều khiển smart IO AT-DIO8 trong hệ thống giám sát sản xuất

Smart I/O AT-DIO8 là module mở rộng tiện lợi cho các ứng dụng điều khiển giám sát. AT-DIO8 sử dụng vào việc thu thập trạng thái các tín hiệu DI, AI, nhiệt độ, độ ẩm, điều khiển các ngõ DO mà không cần phải lập trình.

AT-DIO8 kết nối trực tiếp với máy tính chạy phần mềm SCADA hoặc với PLC thông qua giao thức modbus RTU qua mạng RS485 có dây, hoặc TTL hoặc lora không dây 3000m (option).

Quý khách có thể xem chi tiết về thiết bị đèn Andon qua bài viết: ĐÈN ANDON TRONG HỆ THỐNG GIÁM SÁT SẢN XUẤT

Đèn Andon

Đèn ANDON dạng tháp
Đèn ANDON dạng tower light

Là thiết bị cảnh báo tín hiệu trực quan thông qua đèn màu. Mỗi màu sẽ được quy định trình trạng sản xuất. Qua đó hỗ trợ đơn vị nắm bắt được tình hình sản xuất một cách chính xác nhất.

Đèn Andon dạng tháp hiển thị 4 màu: ĐỎ, CAM XANH LÁ, XANH DƯƠNG

  • Hiển thị màu đỏ: đang làm khô;
  • Hiển thị màu vàng: còn 15 phút làm khô xong;
  • Hiển thị xanh lá: chờ coating (công đoạn kế tiếp);

Bộ chuyển tín hiệu RS485 sang LORA

bộ chuyển modbus rtu sang lora

AT-RS485/LORA là bộ chuyển tín hiệu không dây, chuyển đổi giao thức Modbus RTU sang truyền thông không dây Lora. Sản phẩm thương hiệu ATPro, sản xuất tại Việt Nam.

Bộ chuyển Modbus RTU sang LORA mã AT-RS485/LORA là giải pháp tối ưu nhất cho những hệ thống khó đi dây. Ứng dụng cho các hệ thống công nghiệp, bán công nghiệp.

Máy quét mã vạch

Quét barcode để nhập liệu sản phẩm.

ATBOX-J1900

máy tính công nghiệp ipc atbox-j1900

Để chạy phần mềm thu thập dữ liệu quét mã vạch trong hệ thống số hóa nhà máy.

ATBOX-P

pc-cong-nghiep-atbox-p-core-i5

Dùng để chạy phần mềm SCADA của hệ thống giám sát sản xuất.

Phần mềm Scada giám sát, vận hành cài đặt tại chỗ

  • Có tính năng của phần mềm giám sát công nghiệp SCADA;
  • Cài đặt chỉ tiêu sản xuất;
  • Thu thập dữ liệu hiển thị trực tiếp lên phần mềm;
  • Lưu dữ liệu vào CSDL MySQL;
  • Vẽ đồ thị theo dữ liệu quá khứ và hiện tại
  • Xuất báo cáo ra file excel

Phần mềm giám sát từ xa

  • Phần mềm webserver để giám sát được từ xa từ các thiết bị khác
  • Cho phép xem được trên các thiết bị khác như smartphone, tablet, laptop
  • Cho phép xuất báo cáo ra file excel
  • Muốn giám sát từ xa qua internet, yêu cầu khách hàng có internet IP tĩnh cho phép NATport, forward port

Giao diện phần mềm quản lí sản xuất số hóa nhà máy

Chế độ tổng quan

Click đôi vào biểu tượng của chương trình trên màn hình Desktop. Sau đó chọn tên người dùng và nhập mật khẩu vào -> Log in. Phần mềm sẽ hiển thị lên giao diện chính của chương trình. Nếu trong vòng 1 phút không đánh tài khoản hay mật khẩu. Thì phần mềm sẽ tự đăng nhập với quyền thấp nhất là nhân viên.

Số hóa nhà máy - giao diện đăng nhập
Giao diện đăng nhập

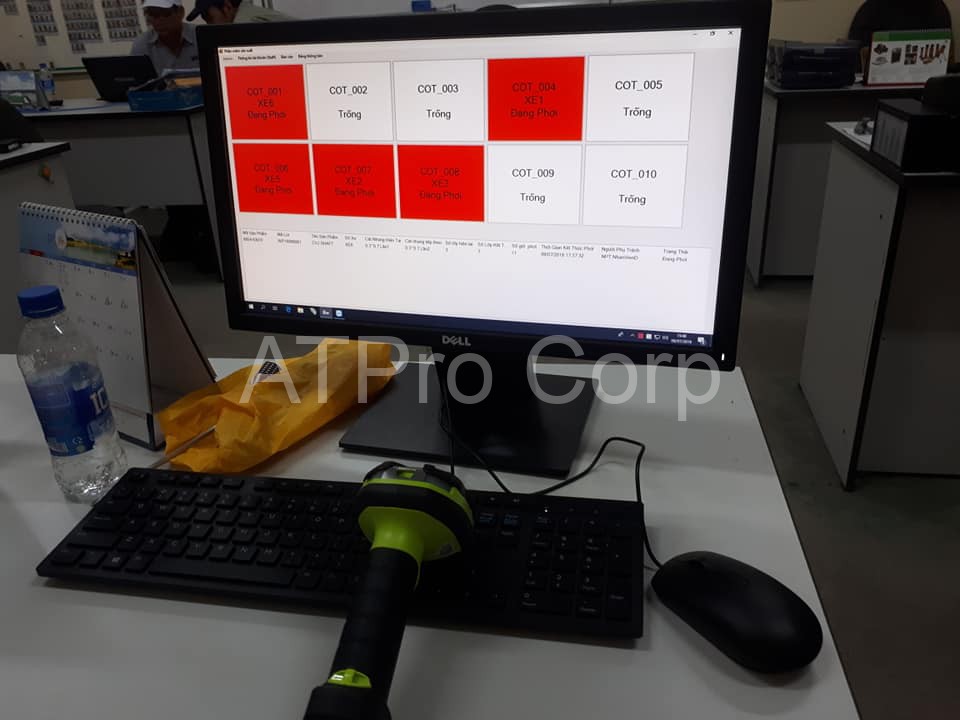

Số hóa nhà máy - Giao diện chính
Giao diện chính số hóa nhà máy

Trên giao diện chính sẽ hiện các ô có màu sắc khác nhau:

  • Đỏ: thể hiện cột đó đang có các sản phẩm ở trạng thái đang phơi
  • Vàng: thể hiện các sản phẩm trong cột đó có sản phẩm ở trạng thái còn 15 phút nữa sẽ khô.
  • Xanh Lá: thể hiện các sản phẩm trong cột đó có sản phẩm ở trạng thái đã khô.
  • Xanh dương: thể hiện các sản phẩm trong cột đó có sản phẩm ở trạng thái đã khô lớp cuối cùng của số lớp tiêu chuẩn.
  • Hồng: Cột đó bị mất kết nối tín hiệu với phần mềm.

Khi nhấn vào từng ô sẽ hiện ra 1 list thông số của 1 hoặc nhiều sản phẩm chứa trong cột đó.

Số hóa nhà máy - List thông tin sản phẩm
List thông tin sản phẩm
Chế độ quản trị
Số hóa nhà máy - Giao diện quản trị
Giao diện quản trị

Khi đăng nhập với tài khoản admin sẽ có thể truy cập vào chức năng này. Đối với các tài khoản nhân viên chế độ này sẽ bị ẩn đi.

Trong phần này có 2 phần:

Phần 1.

Nhập sản phẩm: có thể thêm, xóa, sửa sản phẩm và import file excel từ 1 mẫu quy định trước.

Giao diện nhập sản phẩm

Phần 2.

Tài khoản: Trong phần này có thể thêm, xóa, sửa các tài khoản cho nhân viên hoặc quản trị viên. Ở đây loại tài khoản giá trị 1 sẽ có tất cả các quyền quản trị, giá trị 0 dành cho nhân viên chỉ có thể xem và không tương tác được với dữ liệu.

Giao diện cấu hình tài khoản
Thông tin cá nhân

Trong đây sẽ có thể đăng xuất tài khoản và chỉnh sửa lại mật khẩu đăng nhập.

Giao diện thông tin tài khoản
Báo cáo

Trong phần báo cáo ta có thể chọn thời gian các sản phẩm đã khô từ ngày nào đến ngày nào. Và ta có thử lọc theo tên của sản phẩm hoặc chọn “ALL” sau đó chọn tạo báo cáo để xem chi tiết dữ liệu sản phẩm.

Tiếp đến ta có thể chọn xuất file excel nếu muốn.

Giao diện báo cáo
Bảng thông báo

Trong phần này sẽ thể hiệu tổng quan trạng thái của các sản phẩm. Và lịch sử đã hoàn thành quá trình phơi của chúng.

Giao diện bảng thông báo

QUY TRÌNH LÀM VIỆC CỦA HỆ THỐNG GIÁM SÁT SẢN XUẤT

Công ty Juki với các quy trình làm việc thống nhất. Sản phẩm luôn phải được sản xuất theo đúng quy trình định sẵn. Các yêu cầu trong sản xuất phải luôn đảm bảo tính chính xác.

Việc nhúng và phơi sản phẩm phải đảm bảo đúng yêu cầu về thời gian. Hệ thống giám sát sản xuất sẽ ghi nhận và giám sát thời gian phơi của sản phẩm. Khi phơi đủ thời gian cài đặt, thông tin sẽ hiển thị thông qua phần mềm giám sát, bảng LCD giám sát, đèn Andon.

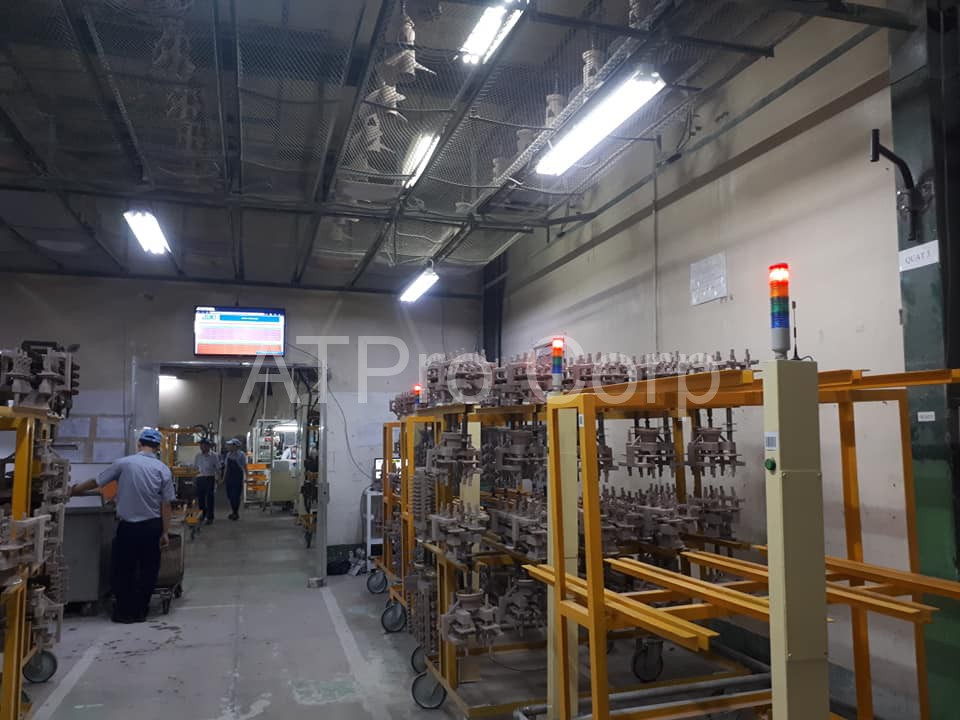

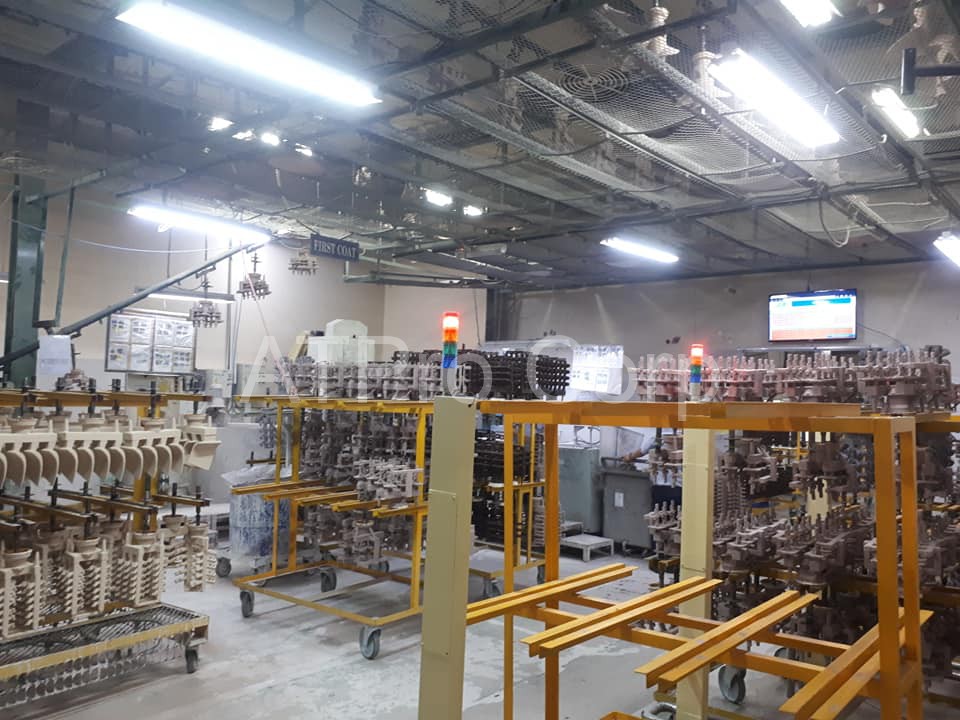

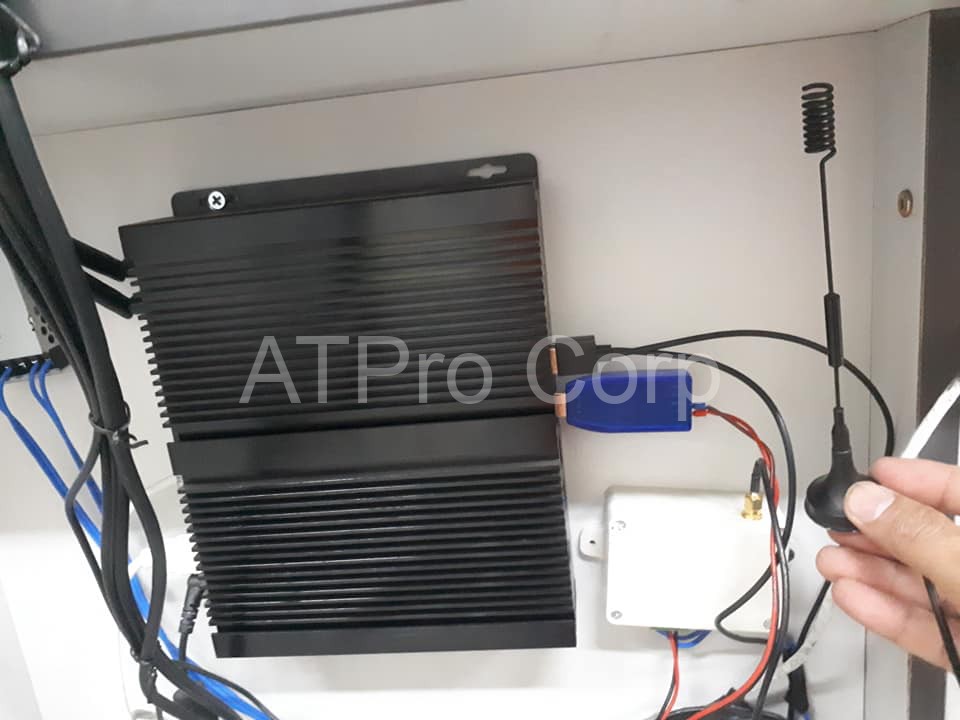

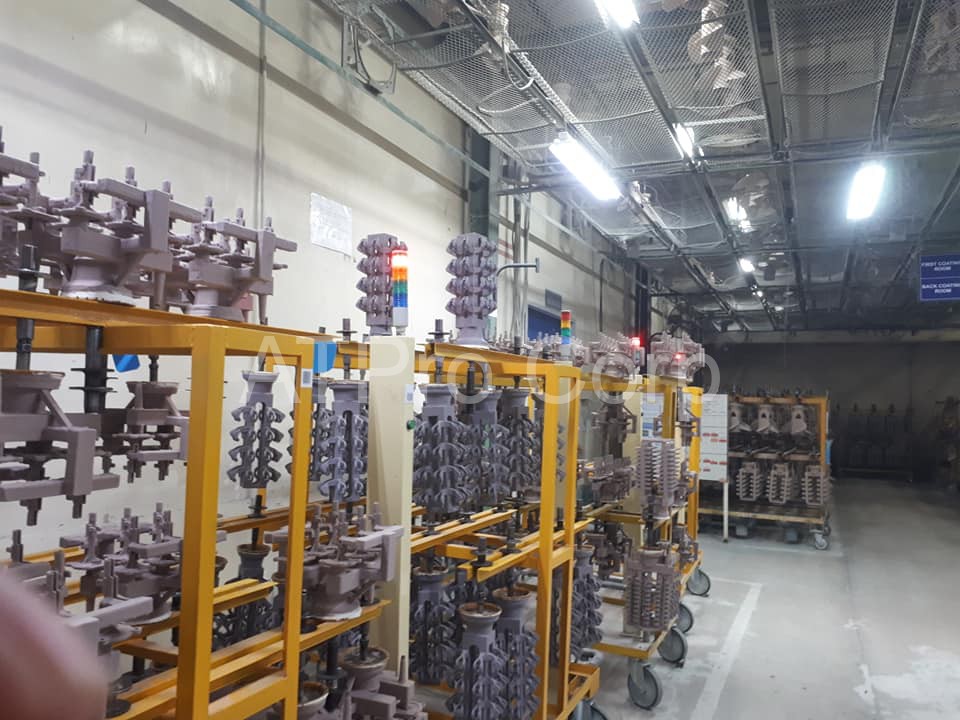

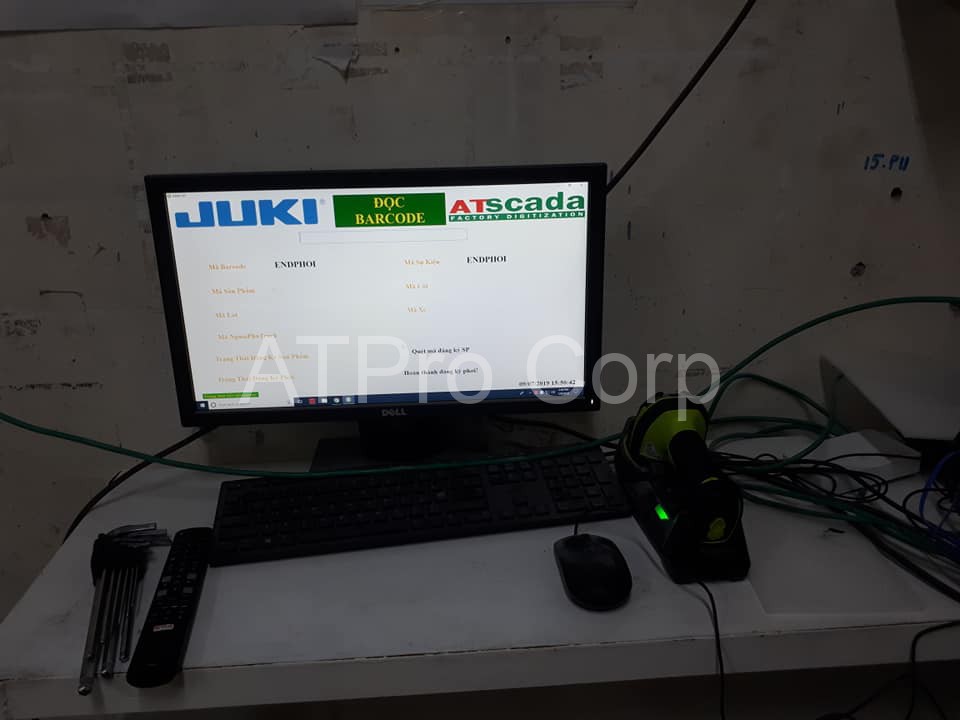

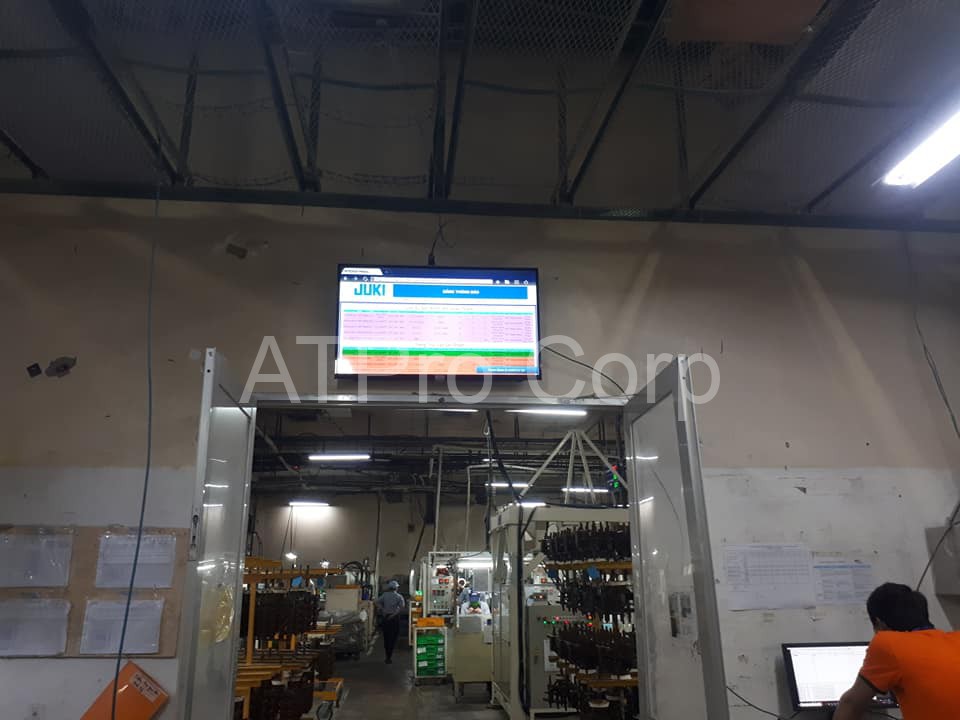

Hình ảnh lắp đặt và vận hành hệ thống scada (hệ thống giám sát sản xuất).

LỢI ÍCH HỆ THỐNG SỐ HÓA NHÀ MÁY MANG LẠI

Đối với nhân viên

Chỉ cần nhìn bảng LCD là có thể nắm được tiến độ sản xuất của mình.

Đèn Andon hiển thị trạng thái làm việc chính xác.

Đối với người quản lí

Chỉ cần 1 vài thao tác đăng nhập vào phần mềm giám sát từ xa. Là có thể nắm bắt được “tất tần tật” tình hình sản xuất.

Có quyền điều chỉnh nhập sản phẩm: có thể thêm, xóa, sửa sản phẩm.

Làm việc từ xa, theo dõi, giám sát mọi lúc mọi nơi chỉ cần có thiết bị kết nối internet.

Hệ thống giám sát sản xuất còn được biết đến với tên gọi hệ thống Andon. Hệ thống được phát triển và sử dụng lần đầu bởi hãng sản xuất ô tô nổi tiếng đến từ Nhật Bản Toyota.

Với kỉ nguyên công nghiệp 4.0, việc số hóa nhà máy (factory digitization) là ưu tiên hàng đầu đến từ các doanh nghiệp lớn. Là hỗ trợ đắc lực cho quý công ty, doanh nghiệp trong việc giám sát theo dõi tiến độ sản xuất. Nắm bắt được quy trình làm việc có đảm bảo yêu cầu,…

Mọi thông tin chi tiết, vui lòng liên hệ với ATPro Corp qua hotline. Chân thành cám ơn và rất hân hạnh được phục vụ quý khách. Xin chào và hẹn gặp lại.
