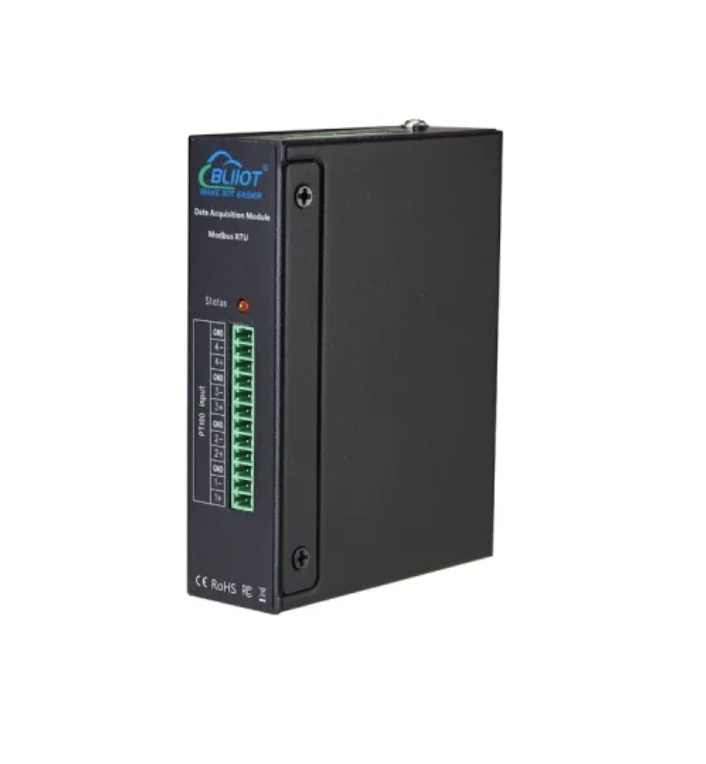

MODULE I/O DAM116- THU THẬP DỮ LIỆU 4 ĐẦU VÀO AIN
Model: DAM116
Mô-đun thu thập dữ liệu từ xa DAM116 sử dụng công nghệ thu thập và xử lý dữ liệu AD chính xác cao, bộ điều khiển MCU chuyên nghiệp, thuật toán xử lý phi tuyến, độ chính xác cao, ổn định.
Module I/O thu thập dữ liệu từ xa dòng DAM cũng được sử dụng như một mô-đun mở rộng của GSM 3G 4G RTUS27x. Mở rộng đáng kể số lượng cổng I/O của S27x để đáp ứng nhu cầu của các ứng dụng khác nhau.
Các Module dòng DAM có thể được sử dụng trong nhiều hệ thống đo lường và điều khiển tự động hóa công nghiệp như một thiết bị đầu cuối để điều khiển thu thập dữ liệu. Được kết nối trực tiếp với các thiết bị truyền động hoặc bộ truyền, cảm biến và máy dò khác nhau.
Module I/O DAM116 của King Pegion, là sự lựa chọn hoàn hảo để thiết lập một hệ thống I/O từ xa với chi phí hợp lý. Được thiết kế cho các ứng dụng công nghiệp khắc nghiệt và được sử dụng trong một loạt các phép đo tự động hóa công nghiệp.
- Nhằm để đo đầu vào tương tự 4 kênh (0-5V, 0-10V, 0-20mA, 4-20mA) và có thể truyền ở định dạng dữ liệu ASCII tới bất kỳ RTU, SCADA.
- Giám sát dữ liệu, bộ ghi dữ liệu, PLC, bộ điều khiển quá trình và thiết bị đo hỗ trợ Giao thức Modbus RTU qua cổng nối tiếp RS485. Được cấp nguồn từ 9 ~ 36VDC.
- 4 đầu vào tương tự, đo tín hiệu 4 ~ 20mA, 0-20mA, 0-10V hoặc 0 ~ 5V từ máy phát, dòng điện, điện áp, áp suất, nhiệt độ và nguồn. 1 RS485 hỗ trợ giao thức truyền thông MODBUS-RTU tiêu chuẩn.
Mô-đun thu thập dữ liệu từ xa dòng DAM cũng có thể được sử dụng như một mô-đun mở rộng của GSM 3G 4G RTUS27x, mở rộng đáng kể số lượng cổng I/O của S27x để đáp ứng nhu cầu của các ứng dụng khác nhau.
TÍNH NĂNG MODULE I/O DAM116
- Tiêu chuẩn Modbus-RTU, khả năng tương thích tốt và dễ dàng lập trình;
- ESD mạch bảo vệ cho cổng nối tiếp RS485;
- Cung cấp điện phạm vi rộng với bảo vệ kết nối phân cực ngược;
- Cơ quan giám sát tích hợp đảm bảo độ tin cậy;
- Bảo vệ ánh sáng đảm bảo nó ổn định;
- Kỹ thuật thu thập và xử lý dữ liệu AD chính xác cao độ phân giải 6.12-bit;
- 4 Đầu vào tương tự, mặc định: 4 ~ 20mA, 12 bit, Isolated; Tùy chọn: 0 ~ 20mA / 4 ~ 20mA / 0-5V / 0 ~ 10V;
- Sử dụng vỏ kim loại, lớp bảo vệ IP30. Vỏ kim loại và cách ly bảo mật hệ thống, đặc biệt thích hợp cho các ứng dụng công nghiệp trong lĩnh vực này;

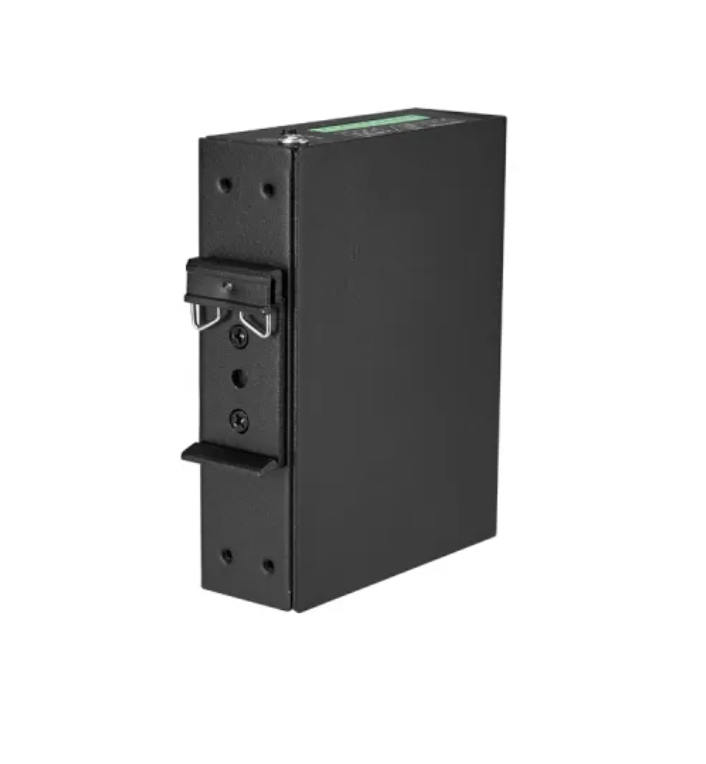

- Lắp đặt tường tương thích và lắp đặt đường ray công nghiệp DIN35mm.
THÔNG SỐ KỸ THUẬT MODULE I/O DAM116
|
Mục |
Thông số kỹ thuật |
|
Nguồn điện DC |
9-36VDC (Điện áp đỉnh phải≤40V) |
|
Sự tiêu thụ năng lượng |
Thông thường≤3W |
|
Giao thức truyền thông |
Modbus RTU |
|
Địa chỉ Modbus |
1-247 |
|
Định dạng dữ liệu |
n, 8,1; e, 8,1; o, 8,1 hoặc n, 8,2 |
|
Phương thức giao tiếp |
RS485 |
|
Tốc độ truyền |
1200,2400,4800, 9600, 19200, 38400Bps |
|
Đầu vào analog |
4, mặc định là 4-20mA, Tùy chọn: 0 ~ 20mA / 4 ~ 20mA / 0-5V / 0 ~ 10V |
|
Nhiệt kế dây |
Mặc định: 2 dây; Tùy chọn: 3 dây. |
|
Độ chính xác đo lường |
± 0,1% FS |
|
Chịu được các bài kiểm tra |
Đầu ra / Vỏ: 2000VAC / phút; 500VDC> 100 MΩ |
|
Loại cài đặt |
Giá treo tường hoặc 35mm DIN Rail |
|
Nhiệt độ hoạt động |
-20 ~ 70 ℃ |
|
Độ ẩm tương đối |
-40 ~ 85 ℃ |
|
Kích thước |
70 × 88 × 30mm mm (HxWxD) |
|
Trọng lượng |
250g |
